江门五金制作加工连续冲压需要注意哪些细节?

2020-10-06 471

  跟着冲压行业工人工资水平的不断高,降低冲压的人工制作本钱已经成为五金冲压厂商当务之急。现在越来越多部品开始使用五金冲压接连模,使用接连模能够很好的树立低本钱效率高的自动化冲压生产线。而由于接连模要求精细、部件复杂。在制作时需要注意的问题相关于一般冲压模具而言更为考究,这 要表现在以下几个方面:

  1.冲压时,先用固定挡料销初步定位,落料时用装于模内的导正销确保条料的准确定位。

  接连模尽量加挡料、侧刃等步距定位设备

  关于多凸模冲压模具,可根据凸模尺寸巨细做成不同高度的凸模,构成蹊径式,它可防止各凸模冲压力的一起产生,可有用降低模具的冲压力,减少冲床的负荷。

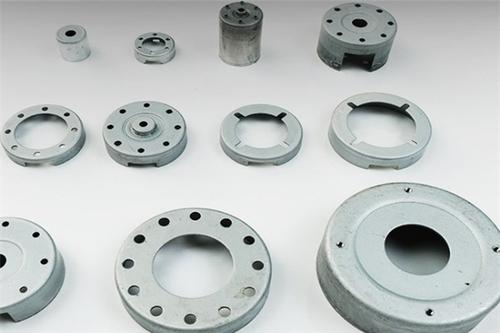

江门五金制作加工

  2.冲孔较多时,小凸模的长度不宜过大

  在高精度的接连冲压模中,常用冲预冲孔,然后在各工步采用导正销对卷料导正的办法。为此,接连冲压模的导正销直身长度应为:导正销固定模板的厚度+1个资料的厚。需留心导正销的长度不能过大,进入导正孔的长度也不能过大,否则会引起模具送料不畅,带料等情况。接连模中,常用的定位设备有固定挡料销、导正销、导板、侧刃等几种形式。侧刃是用以操控每步条料送进的间隔。常用的定位设备有导正销、初始挡料销、侧刃、导销等,其中导正销是接连模中应用较广的一种精细定位办法,它与误送检测传感器使用还能够报警停机,起保护模具的作用,因此,在接连冲压模中常常使用。否则,就会构成冲大孔时资料挤压小凸模,小凸模因刚性不足而震断。

  3.接连模的导正销(引导针)不宜过长

  用接连模冲压工件,需要解决条料的正确定位标题,确保接连模的步距共同,才有可能冲出合格的制件。

  为了操控送料步距,接连模需要有较好的定位设备。这时,所用导正销的直径通常是∮1.2~6mm。但要留心,关于蹊径凸模,为了确保凸模有足够的刚度,尺寸小的凸模应制作得短一些,大的做长一些,两者相差一个高度为板料厚度)。这样冲压时先冲大孔后冲小孔。侧刃长度应便是步距长加0.05-0.5mm,详细视资料厚度决议。
